J'avais déjà expliqué ici la marche à suivre, mais sans images. Je répare donc cette erreur à l'occasion du montage de mon nouveau disque. En avant pour le roman photo ! :)

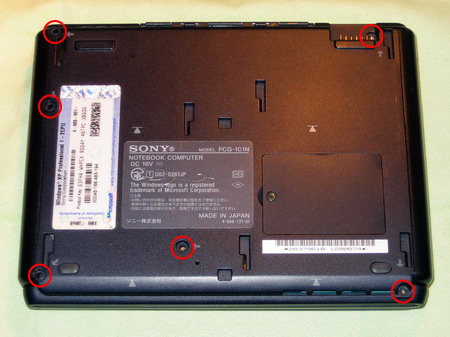

Commencez par retirer les 6 vis du dos du chassis du U3

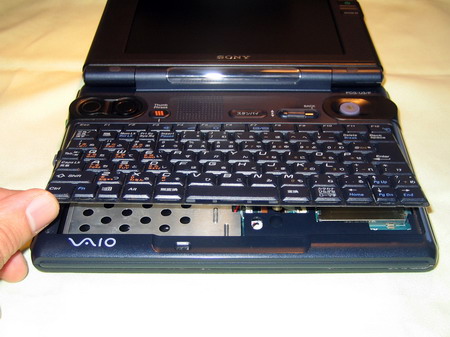

Soulevez le clavier en le déclipsant par l'avant

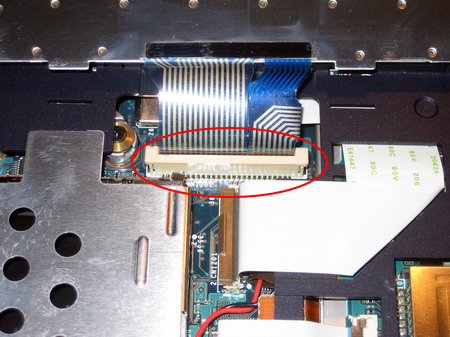

Déconnectez la nappe du clavier qui est en dessous et retirez le complètement

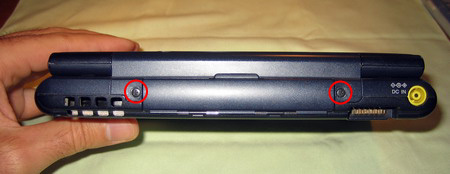

Retirez les deux caches plastique carré sur la tranche arrière de la machine et enlevez les deux vis

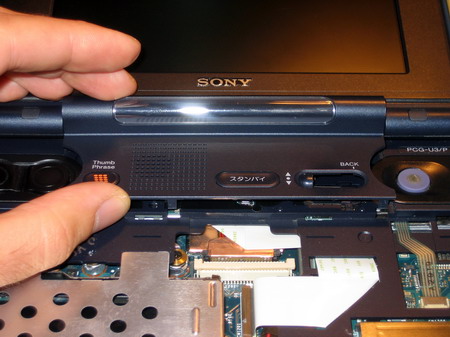

Retirez ensuite le cache qui recouvre la charnière et la partie entre les boutons et le pointeur de souris

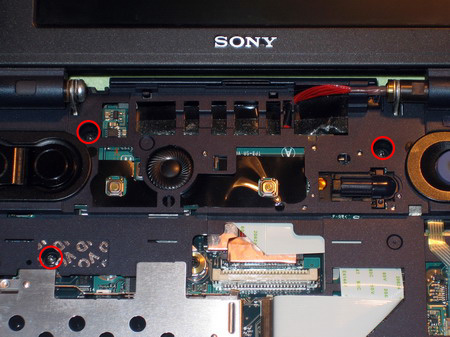

Retirez les trois vis que vous venez de mettre à jour, dont une (en bas à gauche) est cachée derrière un autocollant de garantie

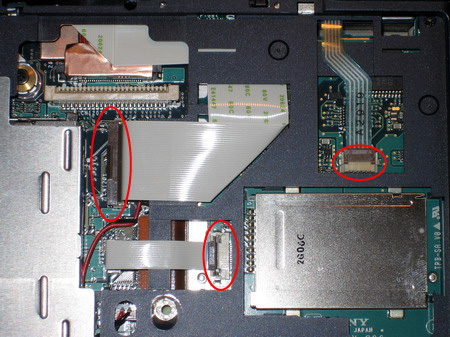

Déconnectez les trois nappes indiquées sur la photo

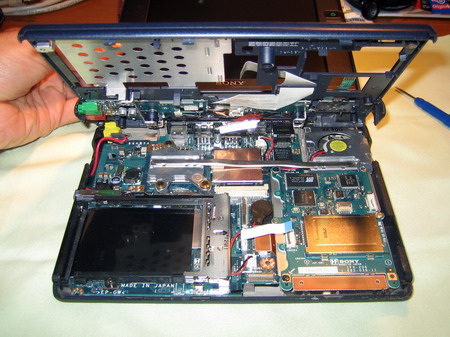

Puis soulevez le capot supérieur (qui supporte aussi l'écran) en le déclipsant sur tout le pourtour

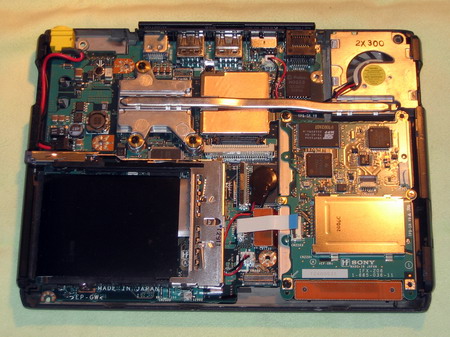

Voila à quoi ressemble le coeur du U3 : le port PCMCIA en bas à gauche, MemoryStick en bas à droite (avec le disque dur en dessous), le ventilateur en haut à gauche, le processeur en haut au centre, etc...

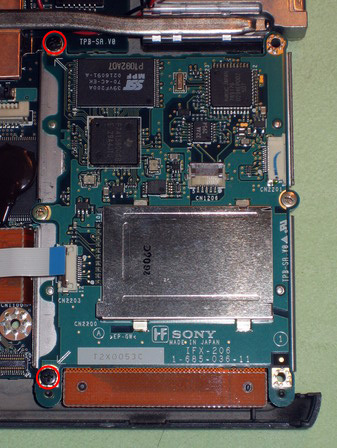

Retirer les deux vis noires sur la platine du lecteur MemoryStick

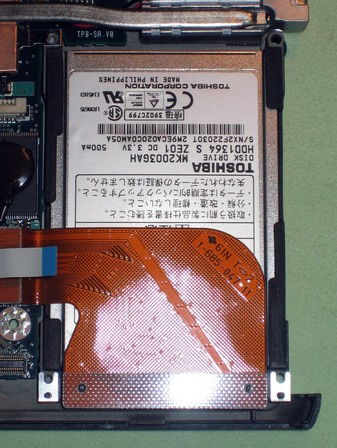

Vous découvrez le disque dur en dessous

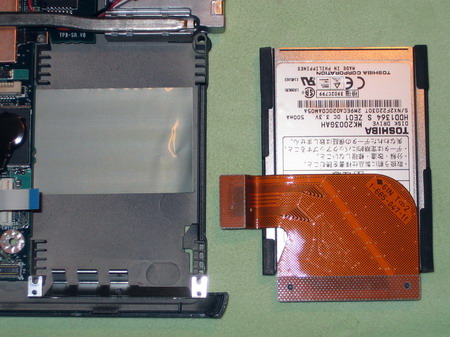

Le disque dur retiré de son logement

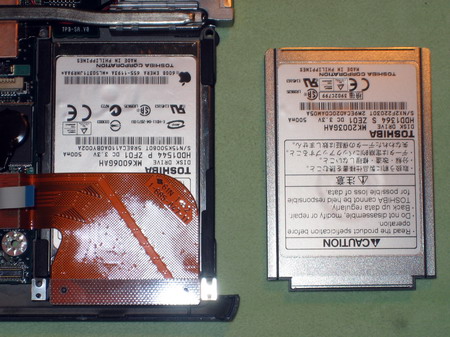

Les deux disques côte à côte, le nouveau déjà installé


Voila, vous n'avez plus qu'à tout refaire exactement à l'envers... Amusez vous bien ! :D
