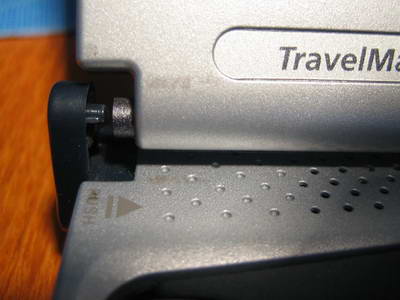

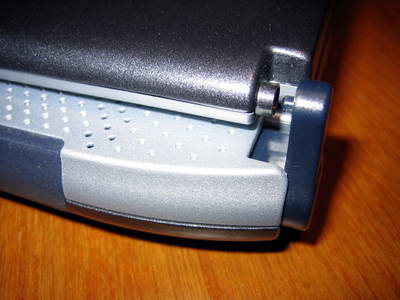

Voici le problème : le loquet de blocage de l'extrémité de l'écran côté gauche ne reste pas fermé.




Ne voulant pas envoyer mon portable au SAV Acer sans tenter quelque chose, j'ai pris la décision d'ouvrir la bête avec la plus grande prudence pour essayer d'identifier l'origine du problème.
Il me faut séparer la base du boitier (gris foncé) du dessus (gris clair), pour accéder au loquet défectueux. Pour cela la première chose à faire est de désolidariser l'écran de la base. Cela se fait en dévissant 4 vis cachées sous le mécanisme de rotation, après avoir enlevé le clavier de son emplacement d'origine (en dévissant 3 vis au dos du boitier).

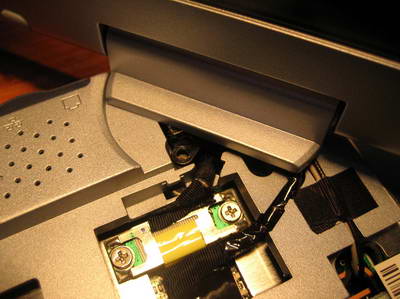

Vous voyez ci-dessous l'emplacement d'une des vis de fixation :

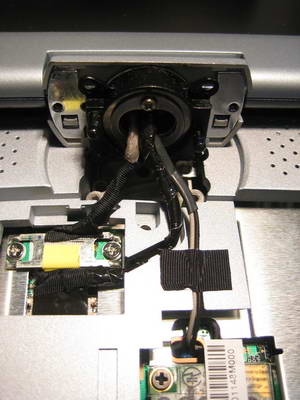

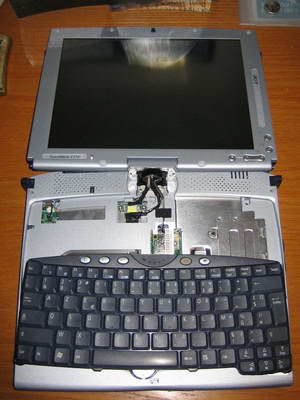

Une fois les 4 vis retirées, on peut facilement soulever l'écran et le déposer (sans tirer sur la liaison qui le relie à la carte mère).

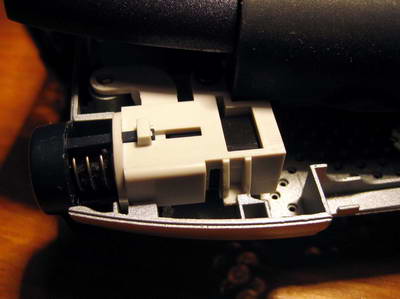

En dévissant les vis restantes au dos du boitier, on peut séparer légèrement les parties gris clair et gris foncé, ce qui permet d'accéder au mécanisme tant recherché.

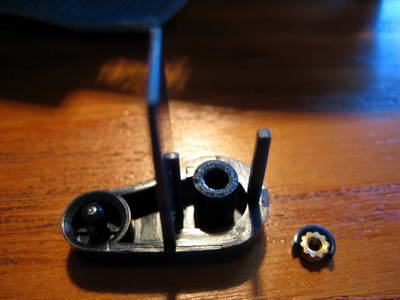

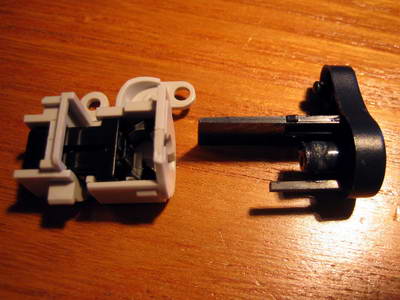

Après démontage de celui-ci, il est facile d'identifier le problème : une pièce qui compose l'extrémité de l'axe bloqueur de l'écran est cassée, alors qu'elle est censée servir de support à une pièce métallique qui vient appuyer sur le mécanisme à ressort qui permet de bloquer/débloquer l'écran (comment ça je ne suis pas clair ? )




Arrivé à ce stade, j'ai cherché les solutions possible.
Recoller la pièce cassée ? Pas facile et solution trop fragile à l'usage (la pièce est vraiment petite et assez fortement sollicitée).
Remplacer l'ensemble base + "piston" ? C'est certainement le plus simple, mais comment y arriver ?

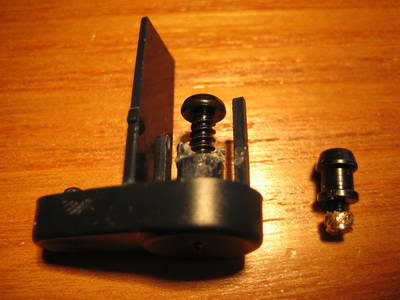

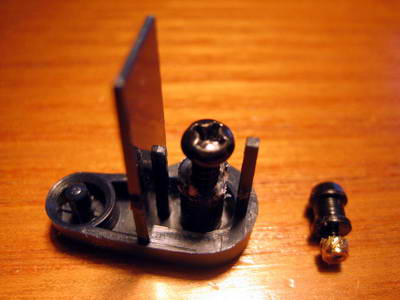

En farfouillant dans ma boite à bazar (et je reste poli... ), j'ai trouvé une vis dont le diamètre et la longueur correspondaient à la pièce cassée. J'ai pu facilement la mettre en place, en constatant qu'elle était réellement de la taille idéale. Sur les photos ci-dessous, vous voyez la vis en place, et la pièce cassée (qu'elle remplace) posée juste à droite :




Un rapide test "à blanc" me confirme que le mécanisme dans son ensemble fonctionne bien.

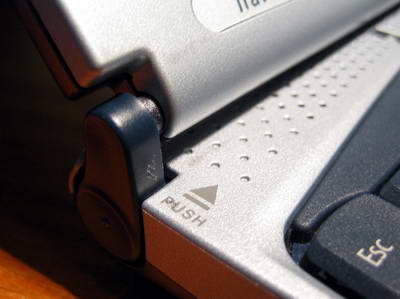

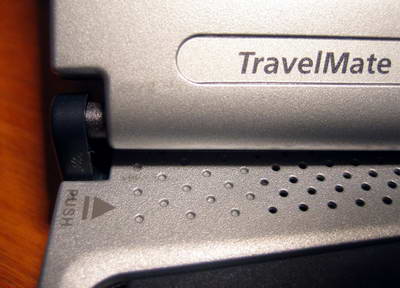

Remontage (tout aussi minutieux que le démontage) de la pièce dans le boitier, on referme le tout, on remet en place l'écran et voila le travail :




Résultat : content le spads !!! Il évite un envoi au SAV et découvre par la même occasion les entrailles de son portable (ce qui est toujours instructif !).
